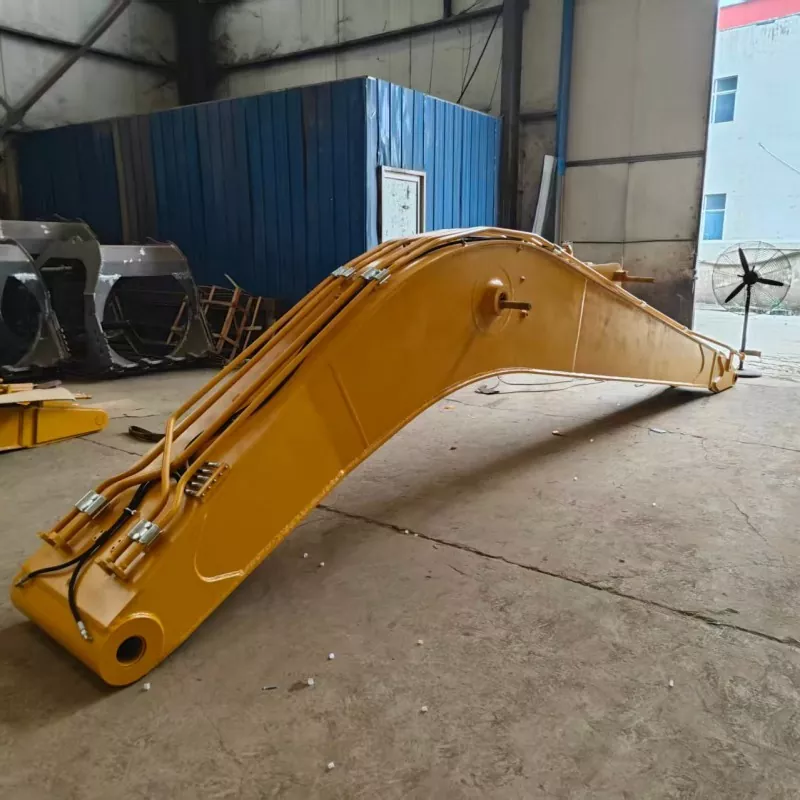

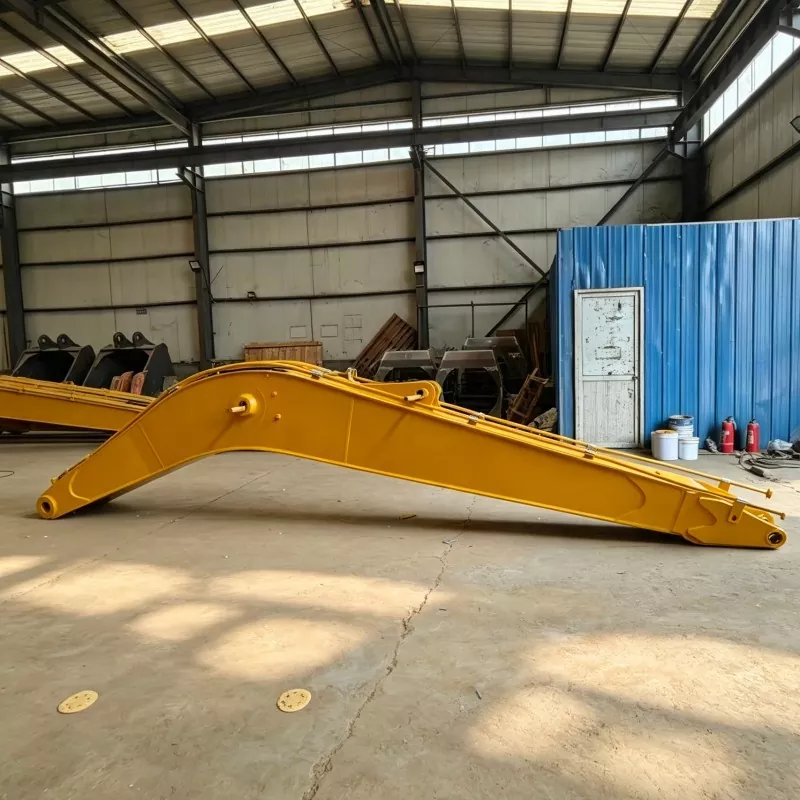

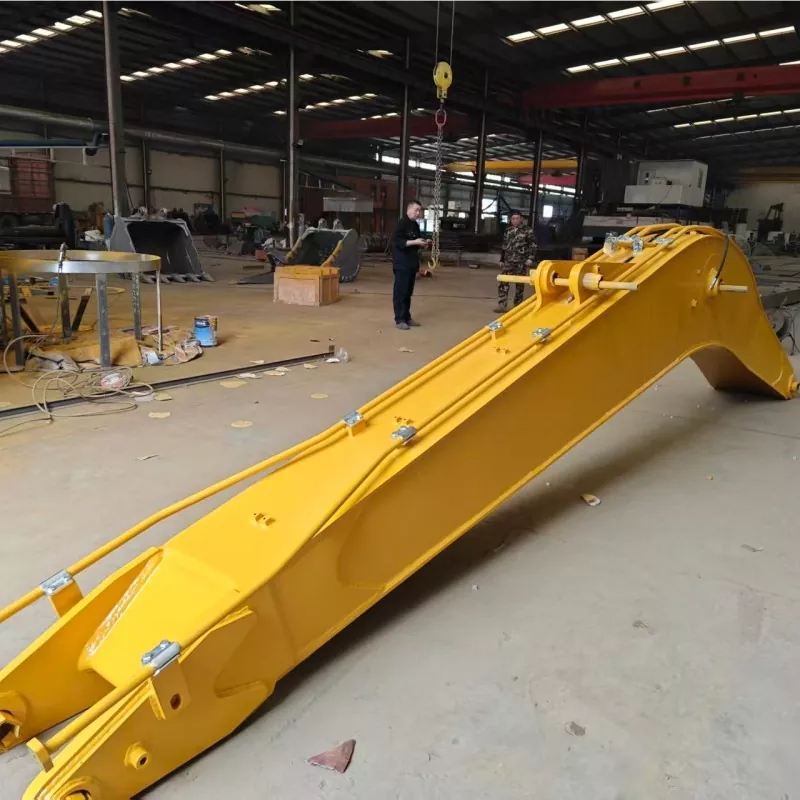

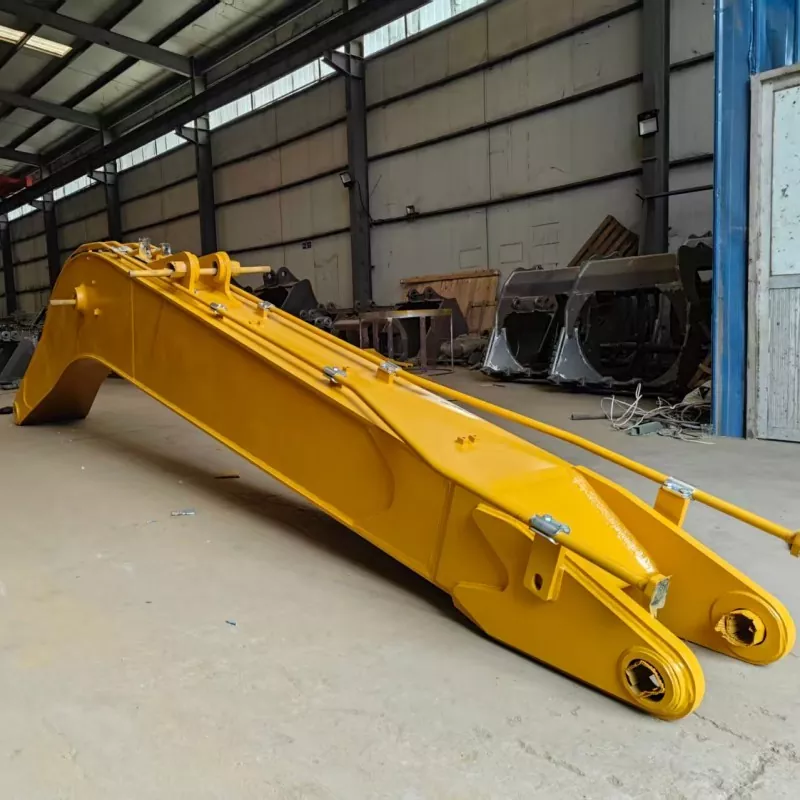

ZX200용 롱 리치 굴삭기 암

XINGCHUANG은 계약자, 장비 임대 회사 및 건설 기계 유통업체를 위한 맞춤형 장거리 굴삭기 부착물을 제조합니다. ZX200용 롱 리치 굴삭기 암용으로 설계된 이 확장형 부착 ​​장치는 운전자가 장비에서 더 멀리 도달하고 적합한 굴착 작업에서 더 깊거나 먼 작업 영역에 접근하는 데 도움이 됩니다.

여러 가지 표준 길이 옵션이 제공되며 필요한 굴착 반경, 작업 깊이, 재료 조건 및 기계 사양에 따라 구성할 수 있습니다. XINGCHUANG은 생산 전에 굴삭기 모델, 연결 치수, 유압 장치 및 의도된 작업을 검토하여 구매자가 프로젝트 요구 사항에 맞는 구성을 선택할 수 있도록 돕습니다.

암 구조는 본체에 지정된 대로 NM400 내마모성 강철을 사용하며 주요 하중 지지 부분이 강화되었습니다. CNC 가공 핀 구멍, 제어된 용접 절차 및 보호 코팅 시스템을 사용하여 구조적 일관성과 실외 서비스를 지원합니다. 실제 성능과 서비스 수명은 선택한 구성, 작동 조건, 유지 관리 관행 및 굴삭기 제조업체의 작동 한계 준수 여부에 따라 달라집니다.

기술 사양

위의 수치는 참고사양입니다. 실제 작업 범위, 부착물 중량, 리프팅 용량 및 호환성은 최종 설계 및 굴삭기의 모델별 작동 데이터를 기준으로 확인되어야 합니다. 부착물이 길수록 기계의 작업 영역과 하중 특성이 변경되므로 길이만으로 선택해서는 안 됩니다.

작업 기간을 선택하세요

확장 암 선택은 사용 가능한 가장 긴 옵션이 아닌 작업 영역부터 시작됩니다. 구매자는 기계의 계획된 위치, 굴착 깊이, 주변 둑의 높이 및 굴삭기에서 처리할 자재까지의 거리에서 필요한 도달 거리를 식별해야 합니다. 그런 다음 제안된 부착 형상과 비교하여 작업 반경과 깊이를 확인해야 합니다.

적당한 도달 거리 요구 사항이 있는 프로젝트의 경우 12m 구성을 고려할 수 있으며, 더 긴 작업 범위가 필요한 응용 분야의 경우 14m, 15m 및 17m 버전을 평가할 수 있습니다. 이는 선택의 출발점이지 보편적인 권장 사항은 아닙니다. 지면 조건, 자재 밀도, 버킷 크기, 유압 성능 및 기계 안정성 모두가 적합한 구성에 영향을 미칩니다.

XINGCHUANG은 명시된 10~19m 범위 내에서 맞춤 길이 요청을 검토할 수 있습니다. 주문을 확인하기 전에 굴삭기의 정확한 모델, 일련번호 또는 구성 세부 정보, 필요한 굴착 깊이 및 수평 반경, 계획된 버킷 또는 기타 끝 부착물을 제공하십시오. 엔지니어링 검토에서는 기계의 허용 부착 중량과 작동 한계도 확인해야 합니다.

서비스 수명에 영향을 미치는 구조적 세부 사항

스트레스가 심한 부위의 강화

확장된 암은 작동 중에 구부러지는 힘과 반복적인 하중에 노출됩니다. 메인플레이트, 사이드플레이트, 보강리브가 조화된 구조로 설계되어야 합니다. XINGCHUANG은 팔 본체와 주요 하중 지지 부위의 보강재에 NM400 내마모성 강철을 지정합니다. 그러나 플레이트 두께만으로는 구조적 용량을 결정하지 않습니다. 형상, 용접 품질, 재료 추적성 및 의도된 작업 부하도 고려해야 합니다.

제어된 용접 및 응력 관리

용접 일관성은 반복적인 굴착 및 스윙 사이클에 노출되는 부품에 중요합니다. 제공된 제조 공정에서는 용접 품질과 잔류 응력을 제어하는 ​​데 도움이 되는 로봇 용접 및 열처리에 대해 설명합니다. 까다로운 프로젝트를 수행하는 구매자는 주문 확인 시 사용 가능한 용접 검사 기록, 자재 정보 및 관련 공장 품질 문서를 ​​요청할 수 있습니다.

정확한 핀 및 부싱 정렬

핀 연결은 암과 연결된 구성요소 간에 하중을 전달합니다. CNC 보링은 핀 구멍의 정렬을 유지하는 데 도움이 되며 부품이 올바르게 일치하면 접촉 불균일을 줄일 수 있습니다. 설치 및 유지 관리 중에 구매자는 핀 맞춤, 부싱 상태, 윤활 및 비정상적인 간격의 징후도 확인해야 합니다.

실외 노출로부터 보호

지정된 표면 처리에는 샌드블라스팅, 녹 방지 프라이머 및 엔지니어링 마감 페인트가 포함됩니다. 이 코팅 시스템은 습한 환경에서의 작업을 포함하여 실외 서비스 중에 노출된 강철을 보호하는 데 도움이 됩니다. 염분 또는 지속적으로 습한 환경에서는 코팅 손상과 갇힌 습기로 인해 부식이 발생할 수 있으므로 정기적인 청소 및 검사가 중요합니다.

현장여건에 맞게 첨부파일을 일치시키세요

다양한 발굴 프로젝트에 따라 암에 대한 요구 사항도 달라집니다. 재료, 작업 위치 및 주변 환경을 검토하면 구매자가 너무 길거나 너무 무겁거나 계획된 작업에 적합하지 않은 부착물을 선택하는 것을 피할 수 있습니다.

강 및 연못 준설

확장된 도달 범위는 은행이나 다른 적절한 작동 위치에서 퇴적물에 접근하는 데 도움이 되며 잠재적으로 기계 위치를 자주 변경할 필요성을 줄여줍니다. 사용하기 전에 수심, 제방 안정성, 퇴적 상태, 버킷 선택 및 굴삭기의 허용 작업 범위를 평가하십시오. 장거리 부착은 현장별 안정성 평가를 대체할 수 없습니다.

저수지 및 수로 유지 관리

수로 청소 및 저수지 유지 관리에는 굴삭기가 제방 가장자리를 넘어 도달하거나 접근이 제한된 구역에서 작업해야 할 수도 있습니다. 부착 길이는 굴착 프로파일과 기계 위치에 맞게 선택해야 하며 특히 지반 지지력과 안전한 작동 범위에 주의해야 합니다.

길가 경사면 형성

확장된 암은 대상 영역이 표준 구성의 범위를 벗어나는 경사면이나 제방에서 트리밍 작업을 지원할 수 있습니다. 구매자는 제안된 설정의 제어 및 안정성을 평가할 수 있도록 필요한 작업 높이, 경사 각도 및 마감 요구 사항을 지정해야 합니다.

시립 및 일반 토공사

일부 도시 프로젝트, 연못 확장 및 토공 작업의 경우 올바른 구성은 자재 유형, 굴착 깊이, 버킷 용량 및 주기 요구 사항에 따라 달라집니다. 밀도가 높은 재료를 사용한 중작업 굴착에는 가벼운 준설 또는 경사면 마감과 다른 부착 설계가 필요할 수 있습니다.

프로젝트 참고자료

태국 강 개조 프로젝트 - 심층 발굴

태국 수자원 보호 계약자는 도시 하천 개조 작업을 위해 ZX200용 롱 리치 굴삭기 암 6세트를 구입했습니다. 원래의 표준 암은 굴착 깊이가 약 6.2미터에 불과하여 심해 지역의 건설 효율성이 제한되었습니다.

맞춤형 롱 리치 암을 적용한 후 굴착 깊이가 약 9.8m로 늘어났습니다. 이 프로젝트는 전체 건설 기간을 약 35% 단축했으며 추가적인 임시 운영 플랫폼의 필요성을 피했습니다.

페루 지방도로 프로젝트 - 경사면 트리밍

페루의 도시 도로 경사면 형성 프로젝트에서 건설 팀은 ZX200용 롱 리치 굴삭기 암을 사용하여 높은 위치 및 장거리 트리밍 작업을 완료했습니다. 작업 범위가 확장되면서 보조 리프팅 장비에 대한 의존도가 줄어들고 추가 인건비도 낮아졌습니다.

국내 호수 준설 프로젝트 – 17m 구성

국내 호수 퇴적물 청소 프로젝트를 위해 광역 준설 작업을 위한 맞춤형 17m 초장형 버전을 제공했습니다. 모든 제품은 배송 전 24시간 연속 하중 테스트를 거쳐 구조적 안정성과 작동 신뢰성을 검증했습니다.

위의 사례는 보고된 프로젝트 결과를 설명합니다. 실제 결과는 현장 조건, 기계 구성, 운영자 관행 및 프로젝트 관리에 따라 달라질 수 있습니다. 구매자는 유사한 애플리케이션을 평가할 때 사용 가능한 프로젝트 참조 및 검사 문서를 요청할 수 있습니다.

주문 전 확인 사항

호환성 문제를 줄이고 불필요한 수정을 피하기 위해 구매자는 견적을 요청하기 전에 다음 정보를 준비해야 합니다.

기계 식별:정확한 굴삭기 모델, 시리즈, 연도 또는 가능한 경우 일련의 세부 정보 및 기존 부착 구성.

작업 요구 사항:목표 도달 거리, 굴착 깊이, 현장 고도, 자재 유형, 버킷 치수 및 부착 장치가 수행할 주요 작업입니다.

연결 세부정보:핀 직경, 핀 중심 거리, 장착 폭, 실린더 연결 치수, 유압 호스 요구 사항 및 연결 장치 배열.

주문 범위:필요한 암 길이에는 핀과 호스, 실린더 및 버킷 연결 요구 사항, 표면 색상, 포장 및 목적지 포트 또는 배송 위치가 포함됩니다.

가능한 경우 기존 붐 및 스틱 연결부, 기계 식별판, 관련 치수 및 제안된 작업 영역의 사진을 보내주십시오. 이러한 세부 정보는 제조업체가 최종 도면이나 견적을 발행하기 전에 구성을 평가하는 데 도움이 됩니다.

검사, 인증 및 지원

XINGCHUANG은 건설 회사, 장비 유통업체 및 임대 차량에 굴삭기 부착물 제조 및 수출 지원을 제공합니다. 주문 및 합의된 검사 범위에 따라 구매자는 배송 전에 사용 가능한 자재 기록, 생산 사진, 검사 정보 및 부하 테스트 문서를 요청할 수 있습니다.

회사는 ISO 9001, CE 및 SGS 관련 인증 또는 자격을 보유하고 있다고 명시합니다. 구매자는 특정 첨부 파일 및 대상 시장에 대한 정확한 인증서 보유자, 범위, 유효성 및 적용 가능성을 확인해야 합니다. CE 요구 사항은 제품 분류 및 해당 법률에 따라 달라지며 SGS는 단일 범용 제품 승인이 아닌 테스트, 검사 또는 인증 서비스를 참조할 수 있습니다. 구매 전 확인을 위해 관련 서류를 요청하세요.

구조적 부착물의 경우 생산 전에 검사 요구 사항에 대한 합의가 이루어져야 합니다. 모든 부하 테스트, 검사 방법 또는 승인 기준은 구매자가 테스트 대상과 조건을 이해할 수 있도록 명확하게 문서화되어야 합니다.

자주 묻는 질문

부착물이 내 ZX200에 맞는지 어떻게 확인할 수 있나요?

정확한 기계 버전 및 연결 측정값을 제공하십시오. 나열된 구성은 ZX200 시리즈 굴삭기를 대상으로 하지만 장착 치수, 유압 연결 및 연결 장치 배열은 다를 수 있습니다. 제작 전 실제 기기와 호환성을 확인해야 합니다.

암이 길수록 항상 생산성이 향상됩니까?

아니요. 암이 길면 도달 거리와 작업 깊이가 늘어날 수 있지만 장비의 부하 특성도 바뀌고 굴착력, 사이클 시간 및 안정성에 영향을 미칠 수 있습니다. 가장 좋은 길이는 굴삭기의 승인된 작동 한계 내에서 프로젝트 요구 사항을 충족하는 길이입니다.

표준 굴삭기 암과 동일한 버킷을 사용할 수 있습니까?

부착물 디자인, 버킷 무게, 핀 치수 및 링키지 형상에 따라 다릅니다. 기존 버킷 사양을 공유하여 제조업체가 이를 유지할 수 있는지 또는 호환 가능한 버킷 또는 연결 어셈블리가 필요한지 여부를 확인할 수 있습니다.

설치 후 무엇을 확인해야 하나요?

핀 잠금, 윤활, 유압 연결, 호스 라우팅, 간섭 및 작동 범위 내 이동을 검사하려면 기계 및 부착 지침을 따르십시오. 초기 작동은 적절한 검사 절차에 따라 지정된 한계 내에서 수행되어야 합니다.

선적 전에 도면과 검사 기록을 제공할 수 있습니까?

사용 가능한 도면, 생산 이미지, 검사 기록 및 합의된 테스트 문서는 주문 확인 중에 논의될 수 있습니다. 생산이 시작되기 전에 구매 승인, 수입 프로세스 또는 프로젝트 인계에 필요한 문서를 지정하세요.

명시된 보증에는 무엇이 포함됩니까?

제공된 조건에는 용접된 구조 부품에 대해 12개월 공장 보증이 명시되어 있으며 핀, 슬리브 및 씰은 일반 소모품으로 취급됩니다. 주문하기 전에 판매 계약서에서 최종 보증 조건, 제외 사항, 시작 날짜 및 청구 절차를 확인하십시오.

발굴 프로젝트를 위한 맞춤형 제조

XINGCHUANG은 건설 계약자, 장비 임대 제공업체 및 기계 부품 유통업체를 위한 맞춤형 부착 구성을 지원합니다. 옵션에는 암 길이, 표면 색상 및 호환 액세서리가 포함될 수 있으며 엔지니어링 검토 및 기계 호환성이 적용됩니다.

프로젝트별 권장 사항 및 견적을 받으려면 굴삭기 모델, 필요한 작업 범위, 연결 치수, 적용 세부 정보 및 대상 시장을 보내십시오. 그런 다음 XINGCHUANG은 요청된 구성을 검토하고 공급 가능한 범위를 확인하며 생산, 검사, 포장 및 배송 준비에 대해 논의할 수 있습니다.
